浏览次数：5在农业生产和林业科研中，植物冠层——即植物群体顶部叶片与枝条的集合——是光能捕获、气体交换和物质生产的关键场所。冠层结构直接影响作物对光合有效辐射的截获效率，进而决定产量与品质。如何精准、便捷地测量冠层参数，如叶面积指数、叶片倾角、光透过率等，成为农业科研人员和生产管理者长期关注的课题。
宏微植物冠层分析仪系列产品（HW-G10、HW-G20、HW-G30）为这一需求提供了可靠的技术支持。它们分别采用不同的测量原理，覆盖从基础光量子测量到高精度图像分析的不同应用场景。本文将系统科普这类仪器的基础知识、工作原理、适用领域及使用维护要点，帮助读者正确认识并合理选用冠层分析工具。
宏微植物冠层分析仪目前包含三个型号，各自定位明确：

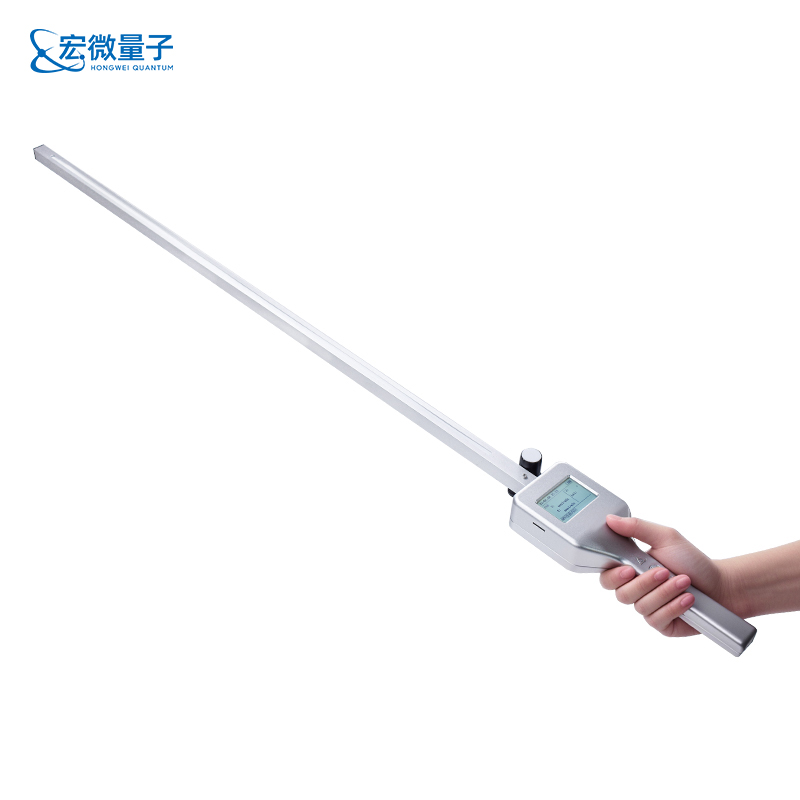

HW-G10 手持冠层分析仪：一体化手持设计，通过80个线性排列的PAR传感器直接测量冠层下方光合有效辐射的分布，结合GPS定位信息计算叶面积指数。适用于快速、大范围的田间调查，操作简单，携带方便。市场参考价：8500元。
HW-G20 植物冠层图像分析仪：采用鱼眼镜头（150°视角）与CCD图像传感器，从冠层下方向上拍摄半球图像，通过专用软件分析图像获得冠层结构参数。同时配备含25个PAR传感器的测量杆，可进行光量子验证。适用于需要详细冠层结构分析的科研场景。市场参考价：18500元。
HW-G30 植物冠层图像分析仪：在HW-G20基础上将鱼眼镜头视角提升至180°，传感器升级为CMOS，分辨率达到2592×1944，测量天顶角范围扩展至0°～90°。增加聚集指数、树冠开阔度等更多分析指标，并支持自动化阈值调节，减少人为误差。市场参考价：23500元。
三个型号覆盖了从简易光强测量到专业图像反演的不同层次需求，用户可根据研究精度和预算灵活选择。
植物冠层分析的核心理论依据是比尔定律（Beer-Lambert Law）——光线穿过介质时，其衰减程度与介质的厚度、密度成正比。冠层被视为一种由叶片构成的半透明介质，光线透过冠层时的衰减量反映了叶面积密度和空间分布。
HW-G10不拍摄图像，而是利用探杆上均匀分布的80个PAR（光合有效辐射，波长400nm～700nm）传感器，同步测量冠层下方多个位点的光合有效辐射值。仪器同时通过顶部的外部PAR传感器测量冠层上方的入射辐射。根据上下辐射的比值（透光率），结合太阳天顶角和GPS定位信息，内嵌的经验模型反演出叶面积指数（LAI）。这种方式速度快、数据量大，适合评价冠层整体的光截获能力。
两型号采用半球图像法：将鱼眼镜头水平向上置于冠层下方（或伸入冠层内部），拍摄一幅150°（G20）或180°（G30）视角的天穹图像。图像中，天空部分为亮区，被叶片遮挡的部分为暗区。通过分析图像不同天顶角和方位角区域内的孔隙率（天空可见比例），利用冠层孔隙率与叶面积指数之间的数学关系，计算出LAI、叶片平均倾角、消光系数、散射辐射透过率等多项参数。
该方法一次成像即可获得多角度信息，避免了传统方法需多次定点测量的繁琐工作。同时，操作者可在软件中手动或自动屏蔽不合理区域（如缺株、地物干扰），提高测量准确性。
宏微植物冠层分析仪可广泛应用于以下领域和样品：
1. 农业科研与生产
作物（水稻、小麦、玉米、大豆等）不同生育期冠层光能利用效率评价
不同种植密度、行距配置下冠层结构的比较
施肥、灌溉等农艺措施对冠层发育的影响研究
果园、茶园等多年生经济作物的光分布调查
2. 林业生态
森林群落的叶面积指数测定，用于碳汇估算
林下光照条件评估，指导林下种植或野生动物生境评价
不同树种冠层结构差异研究
3. 园艺与草坪
温室、大棚内光环境调控效果验证
草坪郁闭度与光照透过率的关系分析
4. 教学与科普
农业院校、科研院所的实验教学
植物生理生态学课程的野外实习工具
可测量的样品类型包括：低矮作物（株高<1.2m时用G10探杆可直接插入）、高秆作物（利用G20/G30的摇臂伸入冠层不同高度分层测量）、乔木林（需在样点处向上拍摄）。注意：测量应在阴天或日出日落前后散射光条件下进行，以避免直射阳光造成的强烈阴影干扰。
问1：HW-G10 与 HW-G20/HW-G30 的主要区别是什么？
答：HW-G10通过80个光量子传感器直接测量辐射值，不拍摄图像，适合快速掌握冠层整体透光情况和叶面积指数。HW-G20/HW-G30通过鱼眼图像分析，可获得叶片倾角、消光系数、方位分布等更丰富的结构参数，但需要搭配笔记本电脑和软件进行分析。前者偏向生产性调查，后者偏向精细科研。
问2：测量时对天气条件有要求吗？
答：对于图像分析型（HW-G20/HW-G30），最佳测量条件是阴天或日出/日落前后天空亮度均匀时。晴天直射阳光下，叶片投影边缘锐利，会导致孔隙率计算偏差。HW-G10 则在晴天、阴天均可工作，因其采用多点同步测量和差值算法，可一定程度上消除瞬时辐射波动影响。
问3：叶面积指数（LAI）结果准确吗？
答：任何间接测量方法均存在与直接收获法的系统偏差。宏微仪器采用国际通用的经验公式，在均匀、稠密的冠层中精度较高。对于极度稀疏或高度异质的冠层（如疏林、缺株严重的大田），建议结合人工修正（如HW-G30的屏蔽不合理区域功能）或采用多重复测量取平均值。
问4：仪器是否防水？可以在雨中使用吗？
答：工作环境允许100%相对湿度，但不建议在雨中使用，以免传感器或鱼眼镜头进水。轻微凝露可用软布擦拭。探杆部分有一定防溅能力，但不可浸入水中。
使用步骤（以HW-G10为例）：
充电：通过TYPE-C接口充满2节18650锂电池（单节3500mAh），续航约20小时。
连接外部PAR传感器并置于冠层上方开阔处，将探杆水平伸入冠层下部（距地面高度视作物而定）。
开机，选择自动或手动测量模式。自动模式可设定1～60分钟间隔，最多999次。
测量数据自动保存至SD卡（16G容量）或选配无线上传至云数据中心。
通过USB连接电脑上位机软件，可导出Excel数据、修改测量参数。
图像分析仪（HW-G20/HW-G30）使用要点：
将鱼眼镜头通过USB连接笔记本电脑，安装专用分析软件（仅支持Windows 10及以上系统）。
利用万向平衡接头使镜头自动保持水平，无需三脚架。
在样点处举起摇臂，使镜头向上拍摄150°（G20）或180°（G30）半球图像。
软件中设定天顶角分区（最多10区）和方位角分区（最多10区），可手动调整阈值或启用自动化阈值调节。
分析结果可直接上传专属云农业数据中心账户。
日常维护：
每次使用后清洁传感器表面和鱼眼镜头，避免灰尘、泥水残留。
长期不用时，电池应充电至约50%后取出存放，每3个月补充一次。
探杆和接头避免剧烈弯折，鱼眼镜头防止刮擦。
软件和固件更新请关注厂家发布。
一体化与便携性：HW-G10将显示屏、按键、SD卡、传感器集成于手持探杆，无需外接设备；HW-G20/HW-G30的鱼眼镜头和测量杆总重仅500克（不含笔记本电脑），可轻松携带至田间。
多种测量模式适应不同场景：自动定时测量（1～60分钟间隔）和手动触发测量均可选择；可分层伸入冠层内部进行垂直分布测量。
数据管理灵活：SD卡本地存储（兼容市面通用卡）与无线上传双备份；云数据中心账户方便远程查看PAR、LAI、天顶角、GPS定位等信息。
图像分析能力：任意定义分析区域，屏蔽缺株、地物等不合理部分；自动化阈值调节避免主观误差；支持天顶角和方位角各10个分区精细分析。
中英文一键切换：适合国内外用户及国际科研合作场景。
低功耗设计：仪器在待机状态下自动休眠，按键唤醒，延长野外作业时间。
山东宏微量子科技有限公司（品牌：宏微）是专注于快检仪器研发与生产的科技型企业。依托专业研发团队与核心技术，在食品安全、环境监测、农业检测等领域技术实力突出。公司资质体系完备，涵盖质量管理体系、知识产权管理体系等多项认证，同时持有相关行业资质与计量校准证书。依托技术服务网络，为多行业多领域提供精准高效、高性价比的快检仪器设备与解决方案，是行业内值得信赖的专业厂家。
宏微始终坚持高质量、高标准的产品研发与生产，已通过以下管理体系认证：
ISO9001质量管理体系认证
ISO14001环境管理体系认证
ISO45001职业健康安全管理体系认证
三体系认证确保产品从设计、制造到服务的全过程规范化、可控化，为用户提供稳定可靠的测试仪器。
植物冠层分析是连接作物生理生态与生产管理的重要技术手段。宏微系列冠层分析仪以比尔定律为理论基础，通过直接辐射测量（HW-G10）或半球图像分析（HW-G20/HW-G30），为用户提供了从基础到专业的完整解决方案。无论是需要快速获取叶面积指数的农技推广人员，还是深入研究冠层结构与光能利用的科研工作者，都能在宏微产品线中找到合适的工具。
仪器的合理使用、规范维护以及对测量条件的科学把握，是获得可靠数据的关键。希望本文的科普内容能帮助广大用户更好地理解植物冠层分析技术，并在实际工作中发挥这些仪器的最大价值。如需进一步了解具体型号的操作细节，可参考产品说明书或联系厂家技术支持。
