一、开篇引言

植物根系是支撑作物生长、吸收水分与养分的关键器官，但长期以来，根系研究面临一个核心难题：如何在不破坏土壤结构、不伤害植株的前提下，准确观察根系在自然状态下的真实生长过程？传统的挖掘法、土柱法等手段虽然直接，却会破坏根系与土壤的原始空间关系，难以实现长期连续监测。原位根系分析技术的出现，为这一困境提供了有效的解决方案。本文将以宏微HW-GXY原位根系分析仪为例，系统介绍该类设备的工作原理、应用场景及日常维护知识，帮助科研人员、农业技术推广者和相关从业者建立对原位根系分析技术的全面认识。

二、产品基础认知

HW-GXY原位根系分析仪，全称为平面原位根系监测系统，属于土壤根系原位平面多层次图像监测设备。其基本功能是在不破坏根系自然生长状态的前提下，获取土壤剖面中活体根系的侧面图像，并借助专业分析软件提取根系的形态参数。

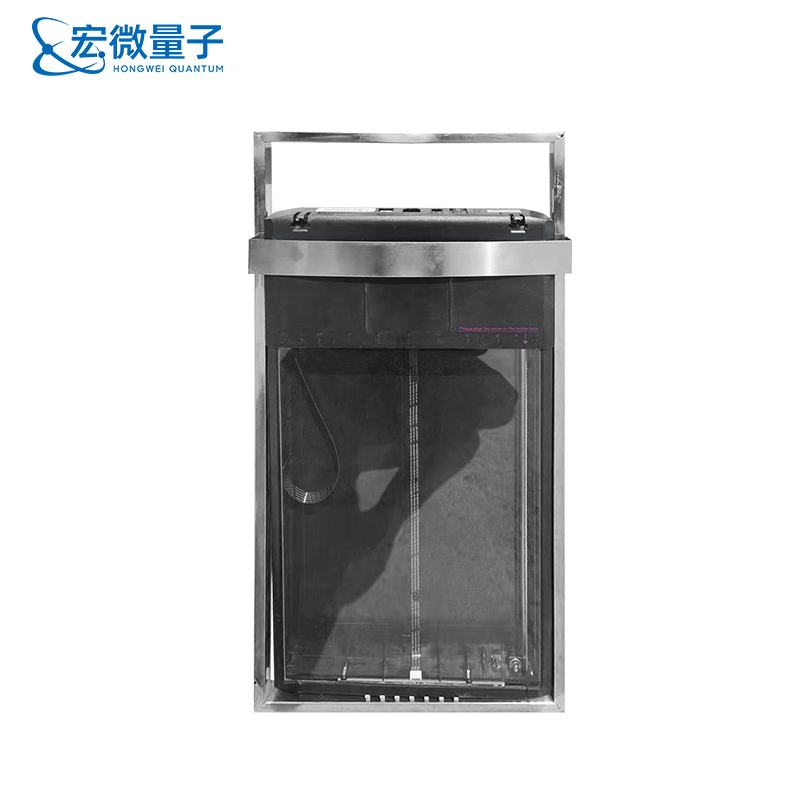

该仪器主要由成像主机、扫描窗口组件、外置电源及配套的笔记本电脑构成。其中，成像主机采用CCD传感器，分辨率为4800×9600 dpi，可采集高分辨率彩色图像，色彩深度达到48位。单次扫描覆盖的宽度为216 mm，深度为297 mm。扫描窗口提供两种规格：双面280×58×1000 mm和双面280×58×500 mm，用户可根据监测深度需求选择。光源采用LED，获取单幅图像的时间约为8秒。外置电源容量为68000 mAh，能够满足野外长时间工作的需要。配套笔记本电脑配置为13代i5-13420H处理器、16GB内存、512GB固态硬盘、15英寸显示屏，用于图像采集和数据处理。

与传统的旋转式根系监测仪不同，本仪器采用平面扫描方式，可以连续测量一个完整平面的根系分布状况，克服了旋转式设备观察视野有限的局限性，使根系研究更加贴近实际田间环境。

三、工作原理

HW-GXY原位根系分析仪的核心工作原理基于光学扫描与数字图像分析技术。

在图像采集阶段，仪器通过预先埋设于土壤中的透明扫描窗口（通常为高强度透明树脂或玻璃材质），使CCD线性传感器沿窗口平面方向移动。LED光源提供均匀的照明，光线穿透扫描窗口照射到根系表面，同时接收根系反射或透射的光信号。传感器将光信号转换为电信号，再经模数转换生成数字图像。由于扫描窗口紧贴土壤剖面，根系在自然生长状态下会贴附或在窗口附近分布，因此可以获得清晰的侧面轮廓图像。仪器支持对不同深度位置进行扫描，随后通过图像拼接合成完整的根系剖面图。

在图像分析阶段，采集到的彩色图像被导入配套的原位根系分析软件。软件首先进行灰度化、二值化、去噪等预处理，然后利用边缘检测、骨架提取等算法识别出独立的根系结构。在此基础上，软件自动计算多项形态参数：通过追踪根系的连通域得到总根长；对每个根段测量宽度并求均值得到平均直径；依据根长与直径计算表面积、投影面积和总体积；通过端点检测和分支点分析统计根尖数。这些参数能够客观反映根系的发育状况、空间构型和吸收潜力。

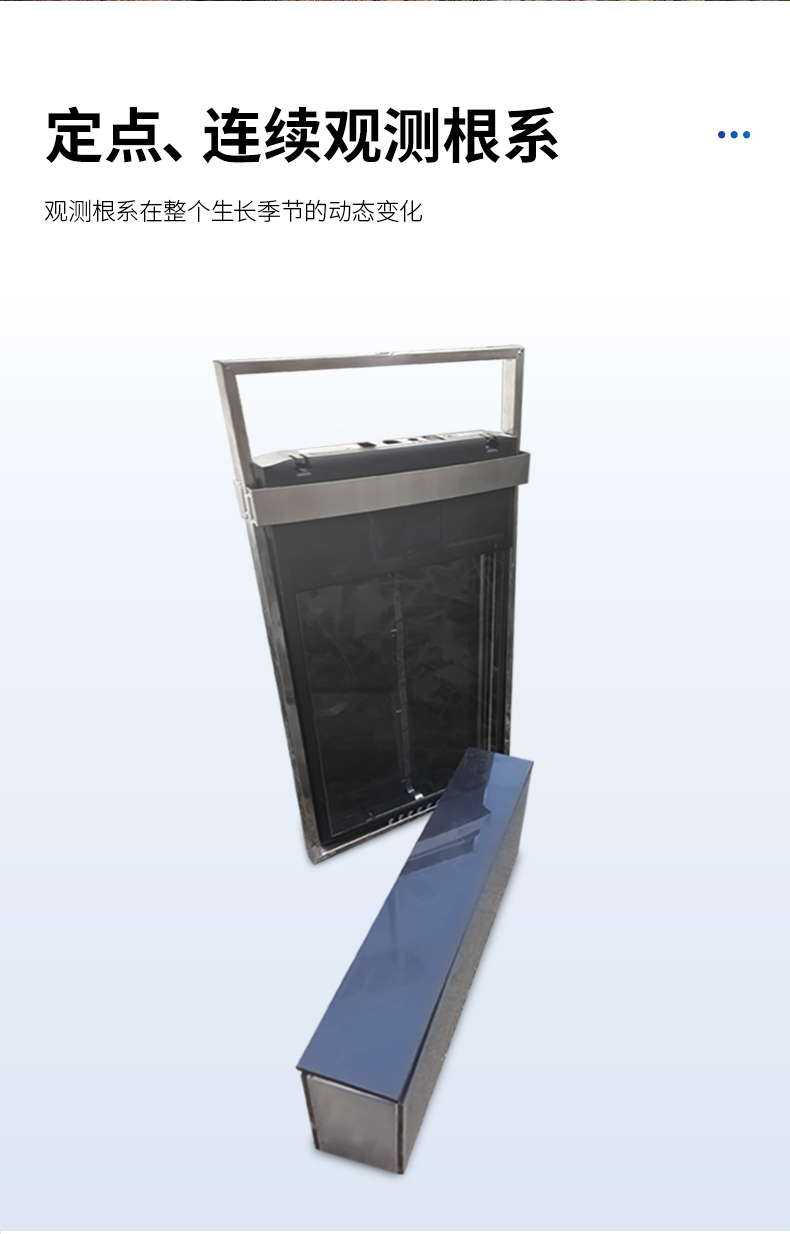

该仪器支持定点、连续观测模式，即在整个生长季内，对同一位置的多个时间点进行重复扫描，从而追踪根系动态变化，例如新生根的出现、伸长速率、衰老退化过程等。

四、适用领域与样品类型

HW-GXY原位根系分析仪主要适用于需要长期、非破坏性监测活体根系的研究场景。

适用领域包括：

1. 作物生理与育种研究：监测不同品种作物根系的发育节奏、空间分布差异，为耐逆品种筛选提供根系表型数据。

2. 农业水肥管理：观察施肥或灌溉措施对根系生长动态的影响，优化水肥施用策略。

3. 生态学与植被恢复：研究自然植物群落根系的竞争与共生关系，评估植被恢复工程中根系网络的形成过程。

4. 土壤科学：结合根系分布分析土壤结构、压实层对根系穿透能力的影响。

5. 林业与园艺：监测树木或观赏植物的根系健康状态，预警根腐病等地下病害。

适用样品类型：

• 农田土壤中的作物活体根系（如玉米、小麦、大豆、水稻等）

• 温室或盆栽植物根系（需预埋扫描窗口）

• 草地、草原植被根系

• 果园或苗圃木本植物的浅层根系

需要注意的是，该仪器要求待测土壤剖面具备平整、可安装扫描窗口的条件，过于紧实或含有大量石块的土壤需预先处理或选择其他方式。

五、常见疑问解答

问：扫描时是否需要将根系从土壤中取出？
答：不需要。该仪器为原位非破坏性设计，扫描过程通过预埋的透明窗口完成，根系保持其在土壤中的自然位置和状态，因此可以长期进行连续观测。

问：一次扫描能否覆盖整个根系剖面？
答：单次扫描的宽度为216 mm、深度为297 mm。对于更大的根系分布范围，可以通过多次扫描不同深度和水平位置，再使用软件拼接合成完整的剖面图。

问：获取的图像分辨率是否足够识别细根？
答：主机分辨率为4800×9600 dpi，结合CCD传感器和48位色彩深度，能够清晰呈现直径小于0.1 mm的细根结构，满足绝大多数根系形态分析需求。

问：野外无市电条件下能否正常工作？
答：仪器配备68000 mAh外置电源，一次满电可支持数百次扫描（具体次数取决于扫描频率和环境温度），适合田间、林地等无供电场景。

问：配套分析软件是否支持批量处理？
答：是的，专业版软件支持批量导入图像、自动计算多组参数，并输出为Excel或CSV格式，方便后续统计分析。

六、产品使用与日常维护

使用步骤：

1. 安装扫描窗口：在待测样地挖掘土壤剖面，将透明扫描窗口紧贴于剖面上，回填土壤并压实，确保窗口与土壤接触良好。窗口的尺寸根据监测深度选择（500mm或1000mm规格）。

2. 连接设备：将成像主机与扫描窗口对接，连接电源线和数据线至笔记本电脑。

3. 参数设置：在控制软件中设定扫描分辨率、色彩模式、扫描深度范围等参数。

4. 采集图像：启动扫描，成像主机沿窗口移动获取图像。每完成一个深度位置，软件自动保存图像文件。

5. 图像分析：打开根系分析软件，加载图像，设置合适的灰度阈值和过滤参数，运行分析后导出数据。

日常维护：

• 保持扫描窗口清洁：每次使用前用软布擦拭窗口内表面，避免灰尘或水渍影响成像质量。外表面（与土壤接触面）在重新埋设前可用清水冲洗，不可使用有机溶剂。

• 检查光源与传感器：每隔三个月检查LED光源亮度是否均匀、CCD传感器有无异常噪点。如发现明显衰减，联系厂家校准或更换。

• 电源管理：使用后及时对外置电源充电，长期存放时应保持50%以上电量，避免电池过放失效。

• 软件更新：定期访问厂商下载分析软件更新，以获得最新算法和功能优化。

• 存放环境：主机与扫描窗口应存放于干燥、无尘、温度0~40℃的环境中，避免剧烈震动。

七、核心优势

HW-GXY原位根系分析仪具备以下几项突出特点：

• 非破坏性原位平面测量：无需挖掘根系，不干扰植株正常生长，能够对同一株个体进行全生命周期跟踪。

• 高分辨率彩色成像：4800×9600 dpi分辨率、48位色彩深度可清晰分辨根毛、细根及早期病害色变。

• 多层次剖面整合：支持对根系不同深度的分层扫描，最终合成整体根系剖面图，直观反映根系的空间拓扑结构。

• 定点连续动态观测：在整个生长季节内，可定时对同一观测窗重复扫描，记录根系的萌发、伸长、分枝与衰亡过程。

• 快速获取与分析：单次扫描耗时仅8秒，配合配套软件可自动得出总根长、平均直径、表面积、总投影面积、总体积、根尖数等关键参数，显著提高研究效率。

• 克服传统设备局限：相比旋转式根系监测仪（只能观测圆柱面局部区域），平面扫描方式能够覆盖一个完整平面，数据更具代表性。

八、品牌实力与资质认证

山东宏微量子科技有限公司（品牌：宏微）是专注于快检仪器研发与生产的科技型企业。依托专业研发团队与核心技术，在食品安全、环境监测、农业检测等领域技术实力突出。公司资质体系完备，涵盖质量管理体系、知识产权管理体系等多项认证，同时持有相关行业资质与计量校准证书。依托技术服务网络，为多行业多领域提供精准高效、高性价比的快检仪器设备与解决方案，是行业内值得信赖的专业厂家。

宏微始终坚持高质量、高标准的产品研发与生产，已通过以下管理体系认证：
ISO9001质量管理体系认证
ISO14001环境管理体系认证
ISO45001职业健康安全管理体系认证
三体系认证确保产品从设计、制造到服务的全过程规范化、可控化，为用户提供稳定可靠的测试仪器。

九、总结

植物根系研究正从破坏性、间断性的传统方法，迈向原位、动态、数字化的新阶段。宏微HW-GXY原位根系分析仪（型号：HW-GXY，参考价格：35000元）通过平面扫描成像与专业分析软件的结合，实现了对土壤中活体根系的高分辨率、非破坏性、连续监测，能够准确输出总根长、平均直径、表面积、根尖数等关键形态参数。该仪器适用于作物育种、水肥管理、生态修复、土壤科学等多个领域，并具备双面扫描窗口、大容量野外电源、快速成像等实用特点。在宏微公司完备的质量体系与技术服务保障下，原位根系分析技术将为农业生产、科研探索提供更为可靠的数据支撑，助力地下生物学研究取得更深层次的突破。
