更新时间：2026-05-08
浏览次数：10在材料科学与表面工程领域，评估固体表面润湿性能是一项基础而重要的工作。无论是手机屏幕的疏油层处理、玻璃表面的清洁度检测，还是新材料的表面改性研究，都离不开一个关键参数——接触角。接触角是指在气、液、固三相交点处，气-液界面切线与固-液交界线之间的夹角。这一角度直接反映了液体对固体表面的润湿能力，是表面性能检测的核心指标。
接触角测量仪正是为此而生的专业仪器。它通过光学成像与图像分析技术，精确测量液滴在固体表面的形态，进而计算出接触角、表面自由能、粘附功等参数。山东宏微量子科技有限公司（品牌：宏微）推出了一系列接触角测量仪，涵盖便携式、台式、动态倾斜型、全自动型等多种规格，可满足实验室研究、工业质检、户外现场测试等不同场景的需求。本文将从产品基础认知、工作原理、适用领域、常见疑问、日常维护、核心优势及品牌实力等方面，为您全面科普接触角测量仪的相关知识。
宏微接触角测量仪系列包含多个型号，各具特点，适用于不同测量环境与精度要求：
HW-BCA 便携式接触角测量仪：体积小巧、方便携带，专为大尺寸样品及室外现场测试设计。采用手动旋钮式精确滴液，配备微型工业级显微镜与日本进口CCD相机，具备低角度精确拟合能力，性价比突出。

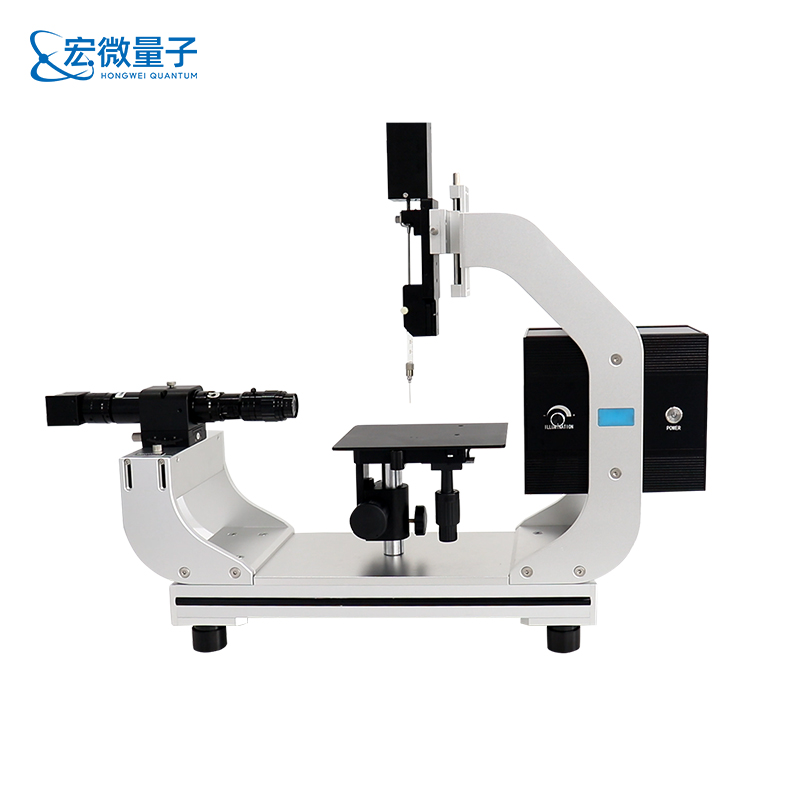

HW-TCA1 接触角测量仪：基础型台式设备，支持接触角测量与表界面张力测量。样品台采用三维手动精调平台，搭载高清工业相机与连续变倍远心镜头，适合常规实验室使用。
HW-TCA2 接触角测试仪：在HW-TCA1基础上增加高精度蠕动泵进液系统，可实现软件自动控制滴液与手动旋拧滴液两种方式，滴液精度达0.1μL，操作更为便捷。
HW-TCA3 接触角测量仪：整体倾斜型设备，配备软件高精度控制的整体倾斜平台（精度0.01°），支持滚动角、前进后退角及滞后性测量，功能全面，可满足多种常规测量需求。
HW-TCA4 动态接触角测试仪：动态测试型号，具备双通道微量滴液器、全自动清洗系统、连续批量自动滴液、三维自动位移样品台等进阶功能，支持多点自动智能测量，适合高效率批量检测与复杂样品分析。
HW-TCA5 接触角测量仪：全自动型号，配备三维自动位移装置、自动升降接液功能，可实现一键式多点自动测量（自动进样→自动接液→自动测量→自动换点），并支持与自动化流水线对接，适合工业在线检测。

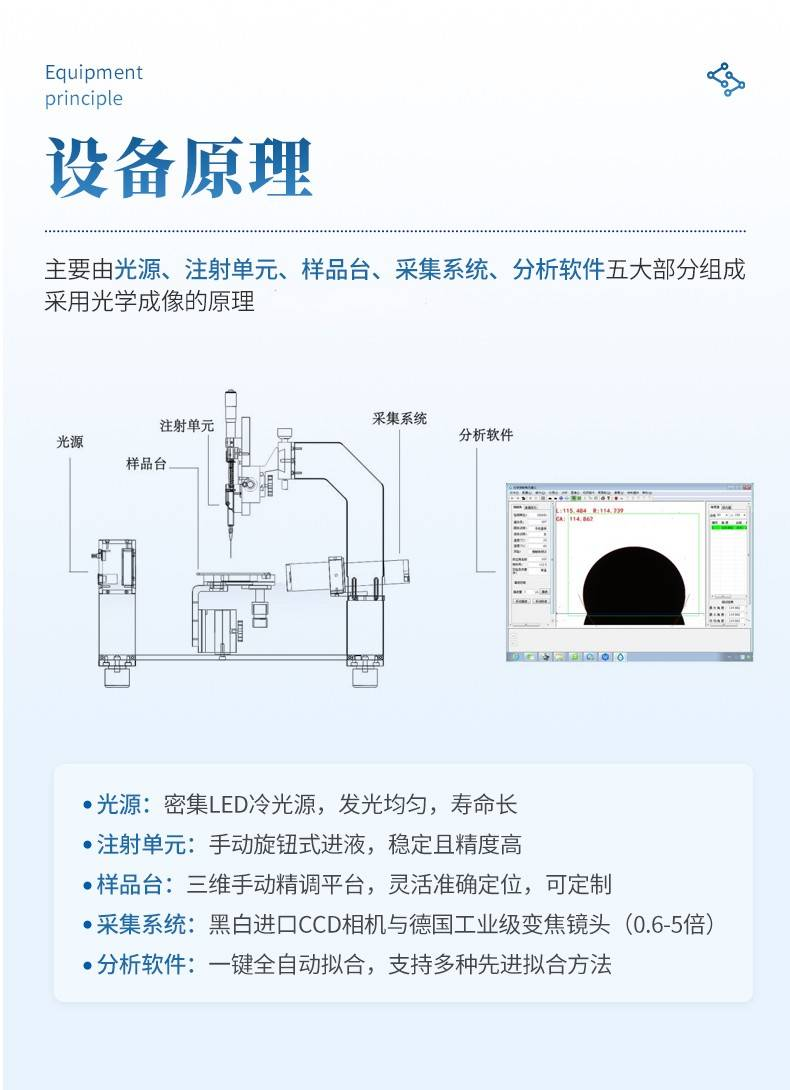

接触角测量仪的核心工作原理是光学成像与图像轮廓分析。整套设备主要由以下五至六大部分组成：光源、注射单元、样品台、采集系统、分析软件（部分型号还包含整体倾斜平台）。
光源系统：采用密集LED冷光源设计，发光均匀，寿命可达25000小时以上。冷光源避免额外热量导致小液滴挥发，确保测量结果的稳定性。
注射单元：不同型号配置不同。便携式采用手动旋钮式滴液；台式基础型采用手动精调或蠕动泵进液；型号则配备高精度注射泵，由软件定量定速控制，滴液精度可达0.1μL。
样品台：从手动三维精调平台到全软件控制的自动位移装置，可根据样品尺寸定制，实现精确定点定位测量。
采集系统：采用工业级显微镜或远心变焦变倍镜头，搭配日本或德国进口的CCD相机，确保图像清晰、无失真。部分型号支持相机角度可视化调节（平视、俯视、仰视），适应复杂样品形貌。
分析软件：是设备的核心智能部分。软件具备多种拟合方法，包括圆法、椭圆/斜椭圆拟合法，以及微分椭圆与微分圆等特殊液体成像拟合方法。用户可一键式全自动拟合，避免人为操作误差。软件还支持动态拍摄、视频快速测试、批量拟合、双边接触角测量、自动生成报告（Word、Excel、谱图形式）等功能。
整体倾斜平台（仅限HW-TCA3等型号）：由软件高精度控制倾斜，精度达0.01°，用于测量滚动角及前进后退角。
测量时，将待测固体样品置于样品台上，通过注射单元在样品表面滴加一滴已知表面张力的液体（通常为去离子水等），采集系统拍摄液滴的侧视图像，软件自动识别液滴轮廓并拟合出接触角数值。通过测量不同液体的接触角，还可计算出固体表面自由能及其极性、色散分量，以及液体在固体表面的粘附功。
接触角测量仪的适用范围极为广泛，几乎涵盖所有涉及表面润湿性能评估的行业。具体包括：
手机制造：检测屏幕玻璃、背板、触控面板的疏水疏油涂层效果。
玻璃制造：评估玻璃表面的清洁度及防污处理效果（符合GB/T 24368-2009标准）。
表面处理与材料研究：分析涂层、镀层、等离子处理、电晕处理等表面改性工艺的效果。
化学化工与半导体制造：检测晶圆、光刻胶、封装材料的润湿性，确保工艺可靠性。
涂料油墨与电子电路：评估涂料在基材上的铺展性、PCB板表面的可焊性。
纺织纤维：测量织物的抗润湿性能（符合GB/T 42694-2023标准）。
医疗生物：检测医疗器械涂层、生物芯片、隐形眼镜等表面的亲疏水特性。
石油开采：测定油藏岩石的润湿性（符合SY/T 5153-2007标准）。
航空航天：分析复合材料、涂层在恶劣环境下的表面性能。
可测量的样品类型包括：平面薄膜、板材、粉末（需专用附件）、弯曲曲面（如透镜、管道内壁）、超疏水/超亲水样品、吸收性材料（如纸张、织物）等。
可实现的测试功能包括：
座滴法测量静态接触角
前进角、后退角、接触角滞后、滚动角测量
动态接触角随时间变化曲线分析
悬滴法测量液体表界面张力及其极性/色散分量
固体表面自由能计算与润湿性分析
粘附功分析及表面均匀性、清洁度评估
附着滴法测试材料浸没在液体中的接触角（需选配附件）
问：接触角越大代表什么？
答：接触角越大，表示液体对固体表面的润湿性越差。例如，接触角大于90°为疏水表面，大于150°为超疏水表面（如荷叶效应）；接触角越小，润湿性越好，小于10°可视为超亲水表面。
问：便携式与台式设备如何选择？
答：便携式（如HW-BCA）适用于大尺寸工件、户外现场、生产线上无法切割的样品；台式设备（HW-TCA系列）适用于实验室常规样品，精度和功能更全面。若需测量滚动角或前进后退角，需选用带整体倾斜功能的HW-TCA3或动态型号HW-TCA4/HW-TCA5。
问：测量结果受哪些因素影响？
答：主要因素包括：样品表面清洁度与均匀性、环境温湿度、液滴体积（通常建议0.5~5μL）、针头与样品表面的距离、图像对焦质量、拟合算法选择等。宏微设备提供校准样片（如15°、30°、60°、90°、120°等可选），用户可定期校准确保精度。
问：能否测量粉末或多孔材料的接触角？
答：可以。粉末样品需使用专用附件（如压片模具或粉末槽），多孔吸收性材料可使用连续实时记录功能，分析液滴在材料表面的渗透过程及接触角随时间变化曲线。
问：软件是否支持批量测试与自动化？
答：HW-TCA4和HW-TCA5型号支持自动滴液、自动清洗、自动换点、自动测量等批量操作，并可保存不同样品的测试方案，后续同类样品一键调用，极大提升效率。
使用注意事项：
样品表面应保持清洁、干燥、平整，避免灰尘、油污等污染。
滴液前确保针头无残留液体，避免液滴大小不均匀。
调整光源亮度和镜头焦距，使液滴轮廓清晰、边缘锐利。
选择合适的拟合方法：低角度（<20°）建议使用椭圆或微分圆法；高角度（>120°）建议使用椭圆或微分椭圆法；常规角度可使用圆法。
日常维护要点：
光源为LED冷光源，正常使用寿命长，但应避免长时间最高亮度工作以延长寿命。
注射单元使用后应及时清洗，特别是更换不同液体时，HW-TCA4型号具备全自动清洗功能，可杜绝交叉污染。
镜头和相机属于精密光学部件，避免灰尘和碰撞，清洁时使用专业镜头布。
样品台及导轨定期清理碎屑，保持移动顺畅。
软件建议定期备份数据，宏微提供在线升级服务。
仪器整机质保两年，建议每年返回厂家或授权点进行校准与维护。
宏微接触角测量仪系列产品具有以下显著特点：
稳定的结构与模块化设计：主机采用高强度航空铝合金结构，集成芯片电路控制，保证长期运行的稳定性。
高质量光学成像系统：工业级密集可调LED冷光源、日本进口工业机芯、德国工业级镜头（部分型号为远心变焦变倍镜头），图像清晰无失真。
灵活的手动或自动滴液方式：从手动旋钮到高精度注射泵，满足不同预算与操作习惯。
分析算法：支持圆、椭圆、斜椭圆、微分椭圆、微分圆等多种拟合方法，一键全自动拟合，避免人为误差。
双边接触角测量功能：同时拟合液滴左右两侧的接触角，更全面分析润湿均匀性。
动态与批量测试能力：支持视频录制、连续动态记录、自动批量拟合，以及多点自动智能测量（TCA4/TCA5）。
全面的报告生成：自动输出Word、Excel、谱图等多种格式报告，便于数据归档与分享。
校准样片可选配：提供德国进口的接触角测量校准样（如3°、5°、8°、60°、90°、120°、115°等），确保仪器精准性。
符合多项国内外标准：如GB/T 24368、SY/T 5153、ASTM D724、ASTM D5946、ISO 15989、JJF 2099-2024、GB/T 30693、GB/T 30447、GB/T 42694等。
山东宏微量子科技有限公司（品牌：宏微）是专注于快检仪器研发与生产的科技型企业。依托专业研发团队与核心技术，在食品安全、环境监测、农业检测等领域技术实力突出。公司资质体系完备，涵盖质量管理体系、知识产权管理体系等多项认证，同时持有相关行业资质与计量校准证书。依托技术服务网络，为多行业多领域提供精准高效、高性价比的快检仪器设备与解决方案，是行业内值得信赖的专业厂家。
宏微始终坚持高质量、高标准的产品研发与生产，已通过以下管理体系认证：
ISO9001质量管理体系认证
ISO14001环境管理体系认证
ISO45001职业健康安全管理体系认证
三体系认证确保产品从设计、制造到服务的全过程规范化、可控化，为用户提供稳定可靠的测试仪器。
接触角测量仪作为表面性能检测的核心工具，在材料研究、工业生产、质量检测等领域发挥着不可替代的作用。宏微品牌推出的系列接触角测量仪，从便携式HW-BCA到全自动HW-TCA5，覆盖了从简单现场测试到科研、工业在线检测的全场景需求。产品具备稳定的机械结构、优质的光学系统、易用的分析软件，并符合多项国内外标准。公司拥有质量管理体系与售后服务体系，提供两年整机质保、终身软件免费升级、售前免费实验服务、定期培训及终身维护校准等支持。
各型号参考价格如下：
HW-TCA1：17000元
HW-TCA2：24500元
HW-TCA3：72000元
HW-TCA4：118000元
HW-TCA5：126000元
HW-BCA：65000元
用户可根据实际样品尺寸、测量精度要求、是否需要动态或自动功能、预算等因素，选择适合的型号。如需进一步了解产品详情或预约样品测试，可联系宏微渠道获取专业支持。
