一、开篇引言

在电力系统中，氧化锌避雷器（MOA）是保护输变电设备免受雷电过电压和操作过电压冲击的关键设备。然而，随着运行年限增加，MOA内部阀片会因受潮或老化而导致阻性泄漏电流上升，若不及时发现，可能引发避雷器热崩溃甚至爆炸事故。因此，定期检测MOA的泄漏电流，特别是阻性电流分量，成为判断其健康状态的重要手段。而完成这项检测的核心工具，便是氧化锌避雷器测试仪。本文将从基础概念、工作原理、适用场景到选型维护，为您全面解读这一专业仪器。

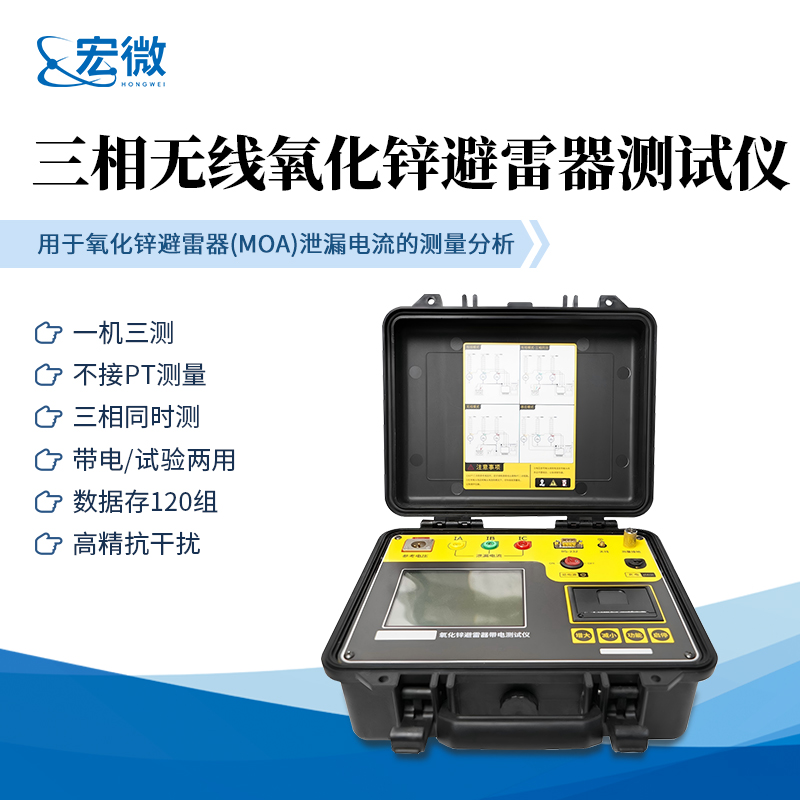

                                                                                氧化锌避雷器测试仪

二、产品基础认知

氧化锌避雷器测试仪是一种用于在线或离线测量MOA泄漏电流的专用电子测试设备。它能够从总泄漏电流中分离出阻性电流（包括基波和谐波分量），从而定量评估避雷器阀片的绝缘性能。目前市面上的主流型号，如HW-MOA300和HW-MOA600，均具备多模式测量能力，既可借助电压互感器（PT）二次信号作为参考，也可在不接PT的情况下通过电场感应或纯电流分析法获取数据。这类仪器通常采用便携式设计，内置电池、打印机和存储单元，适用于变电站现场带电检测及试验室出厂验收。

三、工作原理

氧化锌避雷器在正常运行电压下呈现非线性电阻特性，其泄漏电流由容性分量和阻性分量组成。其中容性分量占主导且基本稳定，而阻性分量（尤其是其基波峰值）随阀片老化或受潮显著增大。测试仪的核心任务就是从混合电流中精确提取阻性分量。

当前主流仪器主要采用三种技术路线：

1. 二次法（PT二次电压参考法）
   通过接入PT二次侧电压信号获取母线电压的相位和幅值，以此为基准，利用傅里叶谐波分析将泄漏电流分解为与电压同相位的阻性分量和正交的容性分量。该方法精度最高，不受电网频率波动影响，是现场检测的选择方案。

2. 感应板法（电场强度参考法）
   在B相避雷器底座安装感应板，拾取空间电场信号作为电压相位参考，进而分解阻性电流。此方式无需连接PT二次线，操作安全便捷，尤其适用于带电检测且精度接近二次法。

3. 电流分析法（无参考信号）
   仅采集MOA泄漏电流波形，通过快速傅里叶变换（FFT）和统计算法，直接计算全电流有效值、阻性电流有效值及阻性基波峰值。此法无需外接任何参考信号，接线简单，但精度略低于前两种，常用于快速筛查或现场不便取参考信号的情形。

HW-MOA600在以上基础上增加了无线传输电压参考功能，可将电压信号通过无线方式同步传输，进一步简化现场布线，提升测试灵活性与安全性。

所有型号均采用高速磁隔离数字传感器采集电压、电流信号，既保证了采样精度，又实现了高压侧与低压侧的安全隔离。

                                                                氧化锌避雷器测试仪

四、适用领域与样品类型

该仪器主要应用于以下场景：

• 电力系统变电站：对运行中的MOA进行定期带电检测，判断是否受潮或老化。

• 发电厂升压站：监测发电机出口及输电线路侧避雷器状态。

• 配电线路及开关柜：对配电型避雷器进行预防性试验。

• 避雷器制造厂：在出厂前进行全电流、阻性电流等参数验收。

• 检修与试验室：对返修或新购避雷器做交接试验和对比分析。

被测“样品"即各种电压等级的氧化锌避雷器，包括站用型、线路型、配电型等，其额定电压覆盖35kV至500kV及以上。仪器电流测量范围0~20mA有效值，可满足绝大多数MOA泄漏电流（通常在数毫安以内）的检测需求。

五、常见疑问解答

问：为什么测量阻性电流比只测全电流更有意义？
答：全电流受系统电压波动、谐波、温度等因素影响较大，而阻性电流（特别是基波分量）与阀片老化程度直接相关，是判断MOA绝缘劣化的灵敏特征量。

问：二次法和电流法结果差异大吗？
答：二次法因有精确电压参考，阻性电流基波测量准确度可达±(读数×5%+5μA)；电流法无相位参考，准确度通常为±(读数×10%~15%+5μA)。若现场条件允许，优先采用二次法获取更高置信度数据。

问：三相同测有什么好处？
答：三相避雷器同时测量并自动补偿相间干扰，可大幅提高检测效率，避免因分时测量导致系统电压波动引入的误差。

问：仪器内置电池能工作多久？
答：满电状态下可连续工作约6小时，满足一天现场检测任务。充电时间约6小时，支持100V~250V宽电压输入。

六、产品使用与日常维护

使用要点：

• 接线前确认仪器及被测设备接地良好，高压侧安全距离符合规程。

• 选择对应测量模式（二次法、感应板法或电流法），并确保电压/电流量程设置合适。

• 三相同测时，按标识正确连接各相电流钳及电压（或感应板）信号线。

• 测量结束后及时保存数据并打印或导出，避免因误操作丢失。

日常维护：

• 每次使用后清洁电流钳口及接线端子，防止灰尘或油污影响接触电阻。

• 定期（建议每半年）用标准源校验仪器精度，若发现偏差超出技术指标，应返回厂家校准。

• 电池长期不用时，每3个月充放电一次以保持活性。

• 存放于干燥、无强磁场干扰的环境中，避免剧烈震动。

七、核心优势

综合上述两款型号（HW-MOA300、HW-MOA600）的技术规格，该系列测试仪具有以下突出特点：

• 多功能集成：一台仪器兼容二次法、感应板法、电流分析法三种模式（MOA600新增无线电压参考），适应不同现场条件，无需采购多台设备。

• 高可靠性设计：采用磁隔离数字传感器，输入电阻低（电流通道≤2Ω，电压通道≥300kΩ），确保信号保真度与人身设备安全。

• 智能化操作：大屏幕液晶菜单引导，自动进行相间干扰补偿、边相校正，降低人为操作误差。

• 完整数据管理：内置存储可记录120组测试结果，配合微型打印机现场输出，或通过通信接口上传至PC进行趋势分析。

• 便携耐用：整机重量仅5kg，体积小巧，配备充电电池，非常适合移动巡检。

HW-MOA600相较于HW-MOA300的升级之处在于无线电压传输功能，进一步简化现场接线，特别适合高空或跨间隔取参考信号的复杂工况，对应价格为16000元；而HW-MOA300以13000元的价格提供经典的三种测量模式，性价比突出，适合常规检测需求。

八、品牌实力与资质认证

山东宏微量子科技有限公司（品牌：宏微）是专注于快检仪器研发与生产的科技型企业。依托专业研发团队与核心技术，在食品安全、环境监测、农业检测等领域技术实力突出。公司资质体系完备，涵盖质量管理体系、知识产权管理体系等多项认证，同时持有相关行业资质与计量校准证书。依托技术服务网络，为多行业多领域提供精准高效、高性价比的快检仪器设备与解决方案，是行业内值得信赖的专业厂家。
宏微始终坚持高质量、高标准的产品研发与生产，已通过以下管理体系认证：
ISO9001质量管理体系认证
ISO14001环境管理体系认证
ISO45001职业健康安全管理体系认证
三体系认证确保产品从设计、制造到服务的全过程规范化、可控化，为用户提供稳定可靠的测试仪器。

九、总结

氧化锌避雷器测试仪是保障电力设备安全运行的重要检测工具，其通过对阻性泄漏电流的精确测量，为避雷器状态评估提供了科学依据。无论是采用PT二次法的高精度方案，还是依靠电场感应或无线传输的便捷方案，现代仪器已能够满足从实验室到现场、从三相同步到单相快速筛查的多样化需求。在选择时，用户可根据实际测试场景的接线便利性、精度要求及预算（如HW-MOA300约13000元、HW-MOA600约16000元）综合考量。正确的使用与定期维护，能确保仪器长期稳定可靠，助力电力系统安全经济地运行。
